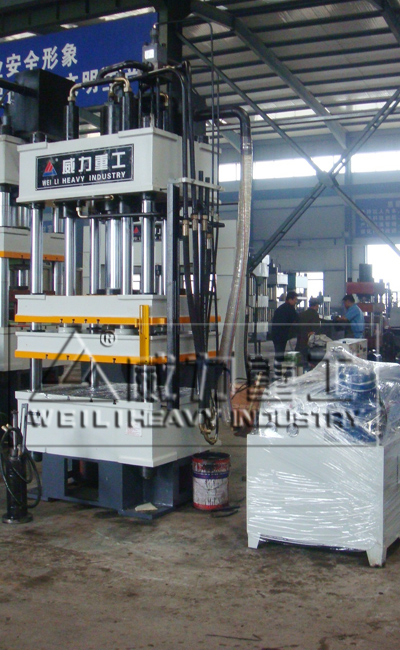

【產品描述】：雙動薄板拉伸液壓機 機身采用預緊拉桿組合框架結構，滑塊采用導軌導向。油缸均采用柱塞油缸，便于更換密封圈。帶有移動工作臺，設有液壓墊，并有足夠的頂桿孔，因此也可做反拉伸使用。 雙動薄板拉伸液壓機 用途 ： 主要用于板材的深拉伸工藝，例如制造各種容器及汽車大型的覆蓋件等，雙動拉伸液壓機的主要結構特點是有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動
| 技術參數 | 型號 | 單位 | 100/150T | 160/250T | 200/315T | 400/650T | 500/800T | 630/1000T |
| 公稱力 | KN | 1500 | 2500 | 3150 | 6500 | 8000 | 1000 | |
| 拉伸滑塊拉伸力 | KN | 1000 | 1600 | 2000 | 4000 | 5000 | 6300 | |
| 壓邊滑塊壓邊機 | KN | 125x4=500 | 225x4=900 | 288x4=1152 | 630x4=2520 | 800x4=3200 | 1000x4=4000 | |
| 頂出缸頂出力 | KN | 190 | 280 | 400 | 630 | 1000 | 1250 | |
| 拉伸滑塊回程力 | KN | 165 | 210 | 240 | 500 | 900 | 850 | |
| 壓邊滑塊回程力 | KN | 29x4=116 | 41x4=164 | 66x4=264 | 134x4=536 | 150x4=600 | 240x4=960 | |
| 液體最大工作壓力 | Mpa | 25 | 25 | 25 | 25 | 25 | 25 | |
| 壓邊滑塊中心孔尺寸 | mm | Φ350 | Φ450 | Φ550 | 800x800 | 1400x800 | 1600x1000 | |
| 拉伸滑塊最大開啟高度 | mm | 900 | 1100 | 1250 | 1500 | 1600 | 1800 | |
| 壓邊滑塊最大開啟高度 | mm | 650 | 800 | 900 | 1050 | 1100 | 1250 | |
| 拉伸滑塊最大行程 | mm | 500 | 560 | 710 | 800 | 800 | 900 | |
| 壓邊滑塊最大行程 | mm | 500 | 560 | 710 | 800 | 800 | 900 | |
| 頂出缸行程 | mm | 200 | 200 | 250 | 350 | 350 | 400 | |
| 拉伸滑塊有效尺寸 | 左右x前后 | mm | 800x800 | 1120x1000 | 1200x1200 | 1600x1600 | 2200x1600 | 2500x1800 |
| 壓邊滑塊有效尺寸 | 左右x前后 | mm | 800x800 | 1120x1000 | 1200x1200 | 1600x1600 | 2200x1600 | 2500x1800 |
| 拉伸滑塊速度 | 空程下行 | mm/s | 80 | 100 | 120 | 120 | 130 | 150 |
| 工作 | mm/s | 8-20 | 8-20 | 8-20 | 5-12 | 7-15 | 7-15 | |
| 回程 | mm/s | 120 | 140 | 150 | 85 | 80 | 105 | |
| 壓邊滑塊速度 | 空程下行 | mm/s | 70 | 80 | 90 | 100 | 110 | 130 |
| 工作 | mm/s | 16-40 | 15-35 | 15-35 | 8-20 | 9-23 | 9-23 | |
| 回程 | mm/s | 170 | 170 | 135 | 90 | 120 | 95 | |
| 工作臺有效尺寸 | 左右x前后 | mm | 800x800 | 1120x1000 | 1200x1200 | 1600x1600 | 2200x1600 | 2500x1800 |
| 機器外形尺寸 | 左右x前后 | mm | 2700x1400x3300 | 3200x1500x3900 | 3600x1700x4300 | 4100x1800x4800 | 4800x2000x5200 | 5300x2200x5700 |
| 電機功率 | Kw | 2x5.5 | 2x7.5 | 2x15 | 2x15 | 2x22 | 2x30 | |
雙動薄板拉伸液壓機可選配件：
1、光柵安全保護裝置
2、行程、壓力、時間觸摸式顯示屏系統
3、PLC可編程控制器
4、沖裁緩沖裝置
5、換模具用浮動導軌和滾動托架
6、多種形式移動工作臺
7、快速行程沖液裝置
8、PLC·導軌潤滑裝置
9、壓力傳感器
10、比例溢流閥·比例流量閥·比例換向閥·比例油泵。
